徠卡MS60全站儀帶您體驗效率與精度完美結合的滑坡監測新方案!
我國西南地區,特別是西南丘陵山區,最基本的地形地貌特征就是山體眾多,山勢陡峻,土壤結構疏松,易積水,溝谷河流遍布于山體之中,與之相互切割,因而形成眾多的具有足夠滑動空間的斜坡體和切割面。廣泛存在滑坡發生的基本條件,滑坡災害相當頻繁。滑坡常常給工農業生產以及人民生命財產造成巨大損失、有的甚至是毀滅性的災難,通常在滑坡蠕動變形階段或滑坡孕育階段,斜坡上部分巖(土)體在重力的長期作用下發生緩慢、勻速、持續的微量變形,并伴有局部拉張成剪切破壞,此時及時發現這些隱患并作出預警尤為重要。
目前常見的滑坡監測方法主要有全站儀單點自動化監測、GNSS監測站及各類傳感器監測,此類方法的局限性在于獲得的是單個監測點的數值,“以點代面”,難以在第一時間反映整體的滑坡體變化。那么有沒有一種兼顧到整體與局部,著重于效率又不失精度的方法呢?徠卡MS60全站儀搭配3DReshaper軟件,提供了滑坡監測的一種新方式。
一、外業掃描
徠卡MS60全站掃描儀,作為全站儀,徠卡MS60擁有0.5″級別的常規測角精度以及ATR自動測角精度,是業內測角精度較高的全站掃描儀以及掃描產品。廣泛應用于地鐵、隧道、高鐵等精密測量和監測掃描任務。作為掃描儀,MS60具有1000點/秒的掃描速度以及最高0.6mm的掃描精度。
徠卡MS60采用全站儀設站方式,點云無需拼接,避免了傳統掃描產品點云拼接過程的精度損失,高掃描精度,能夠確保監測成果的精準可靠。

二、3DReshaper滑坡監測應用

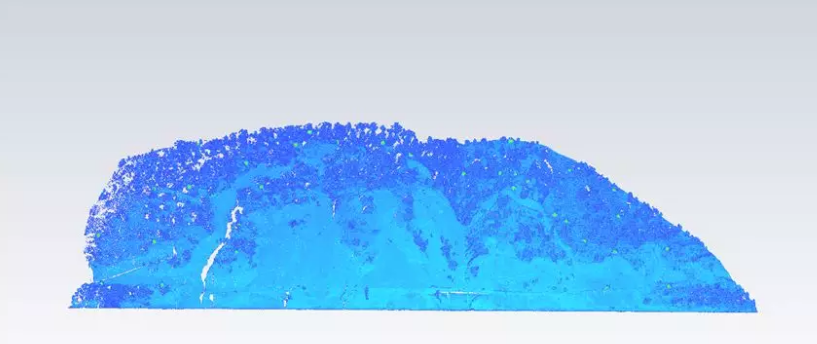

1、點云導入,3DReshaper軟件支持lgs、las、pts、e57等多種格式點云導入。

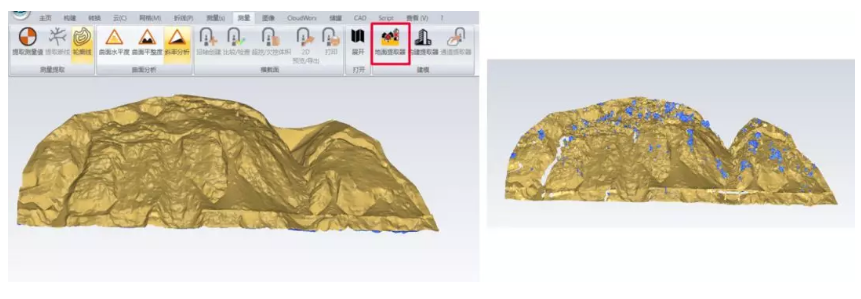

2、地形模型獲取
利用3DReshaper軟件的“地面提取器”功能能夠快速的完成整體掃描區域的地形模型的獲取,而且獲取的模型相較于傳統方式生成的模型數據具備更加平滑,且更趨近于真實效果的特點(對比如下圖所示);

3DReshaper軟件的地面提取器功能能夠自動濾掉地面上的植被等相關噪聲點,最近似的獲取地形模型。

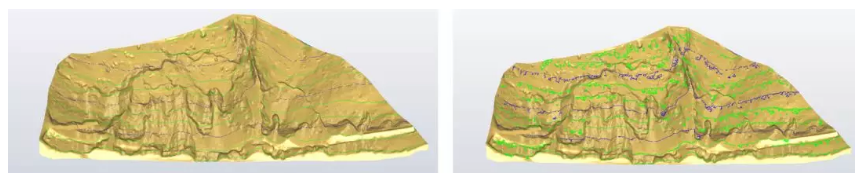

3、等高線數據獲取
提取出地形模型后能夠輕松的提取出等高線文件,且使用此方法生成的等高線經過擬合不會出現如下右圖所示直接使用點云提取出的等高線的斷開較多二維查看會交叉的問題,效果更好。

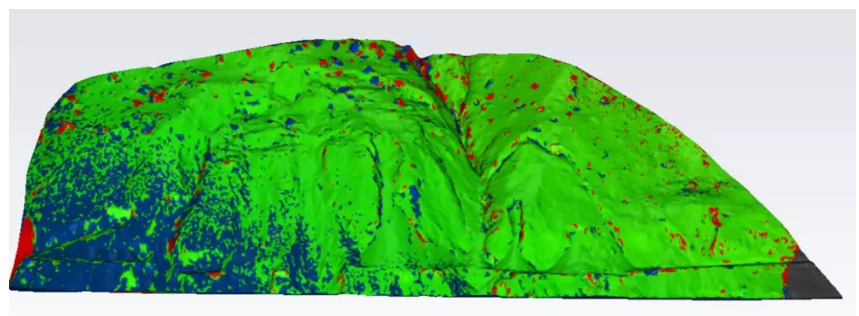

4、滑坡整體變形情況分析
利用相同設置參數的兩期地形模型可直接使用3DReshaper軟件的對比分析功能進行兩期模型的對比,并通過色譜圖的形式進行查看,效果如下圖所示:

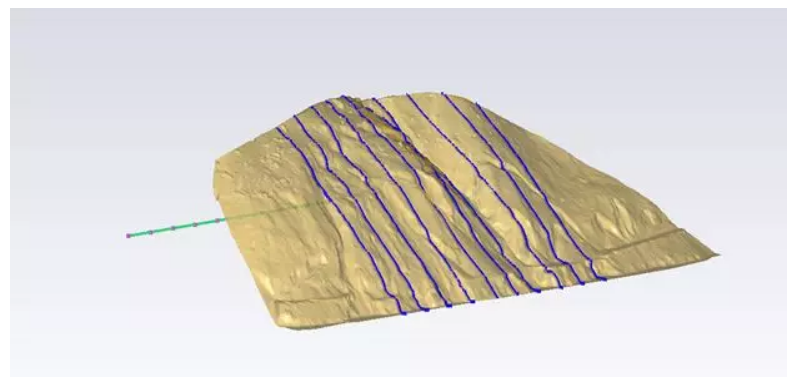

5、分斷面變形情況分析
在得到色譜表示的整體顯示后,由于表現的只是整體性的變化情況,并沒有直接的變化量且不易進行查看,考慮到此問題,可對整個滑坡體進行切斷面的形式進行定量分析,查看相關斷面的變化情況;

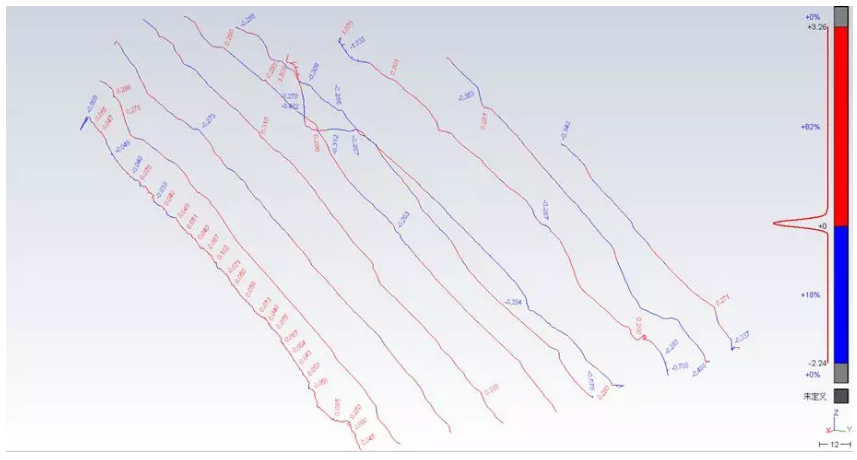

在提取兩期斷面線后即可進行斷面線的對比分析,即可得到斷面線的對比數據,如下圖所示,可完成對形變情況更直觀的定量分析過程。

三、成果展示

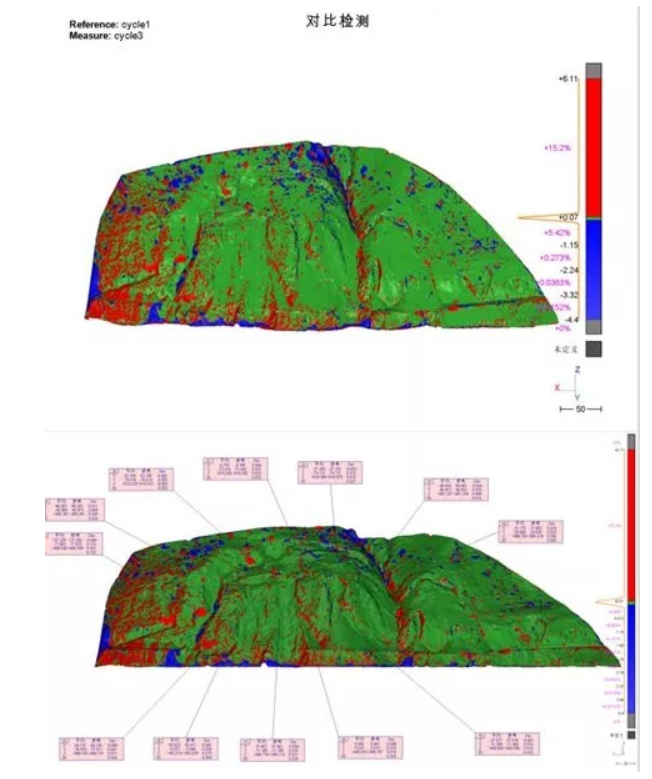

1、 整體形變報告
在3DReshaper軟件中生成報告時可直接拖取相應的成果模塊,并可將用戶的LOGO等信息附加在頁眉上,直接導出報告,如下圖所示:

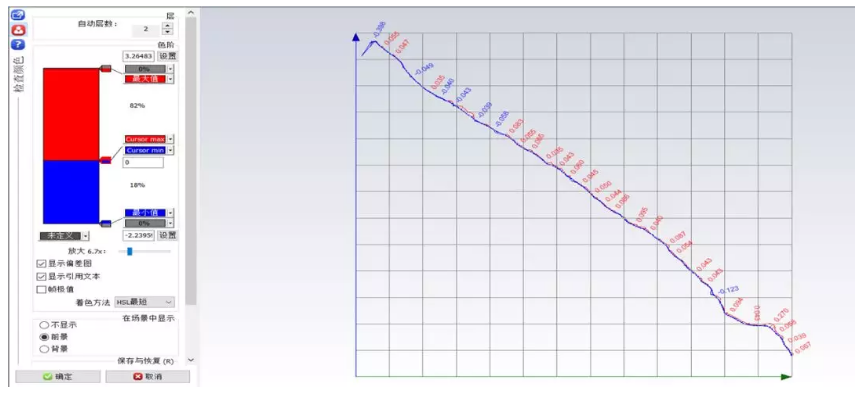

2、 斷面形變報告

總結:
徠卡MS60既是高精度全站儀,又具有掃描功能,外業操作簡便,點云精度精準可靠;3DReshape軟件功能較強,滑坡監測成果豐富,可實現滑坡體整體對比和斷面定量分析,數據處理流程清晰,方便快捷。
