徠卡DISTO S910激光測距儀在刑事案件現場勘察中的應用
1,工作中的痛點
為了避免破壞現場,需要非接觸測量,傳統的皮尺卻無法實現。
現場需要測量各個證物的位置關系及其在房間的相對位置,但是普通的測距儀無法實現。
2,傳統測量方式
現場一名刑偵人員使用皮尺或普通測距儀測量距離,另一名刑偵人員使用紙、筆繪制草圖并記錄數據。
3,方案優化設想
是否有一個輕便小巧且操作簡單的儀器,可以直接非接觸測量各個證物和房間,并輸出CAD圖形文件?徠卡DISTO S910手持激光測距儀(掌上全站儀)就可以實現,而且還可以測量血泊面積、痕跡角度等。
4,主要測量功能
將儀器放置在現場,旋轉儀器,依次測量各個證物及房角,輸出CAD圖形文件及各被測點的照片。
順時針或逆時針測量血泊邊緣點,得到血泊面積。
5,操作步驟說明
證物測量-架設儀器
可使用底座放置在桌面或地面測量(如下圖左側)。
可使用專業適配器和三腳架,照準更精確(如下圖右側)。
注:徠卡DISTO S910激光測距儀套裝包含主機、適配器、三腳架和儀器箱等。

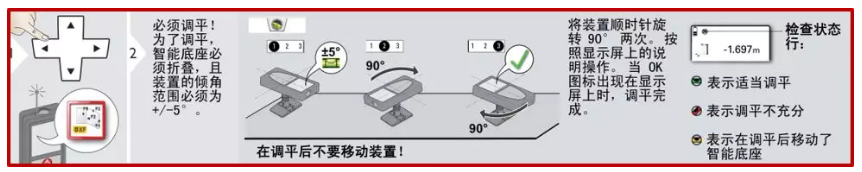

證物測量-智能整平
按“FUNC”進入功能菜單,選擇DXF數據采集功能。
儀器自動進入整平界面,豎直旋轉儀器至大致水平,儀器開始自動校準。
順時針水平旋轉儀器90°,儀器開始自動校準。
再次順時針水平旋轉儀器90°,儀器開始自動校準。
屏幕顯示“√”,整平完成。
注:校準期間請勿觸碰儀器。

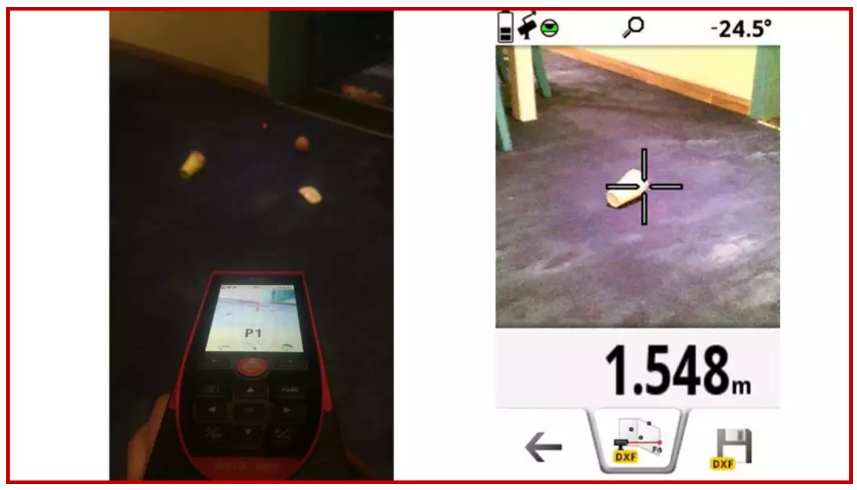

證物測量-數據采集
按“數碼取景器”按鈕打開照準輔助攝像頭,上下鍵縮放,左右鍵調明亮。
依次照準需要測量的證物,按“DIST”鍵測量。
如需測量房屋,再依次測量各房角點。
測量完畢,點擊“保存”按鈕。
注:單個CAD文件中點數最多30個,如果需要在一個圖形文件中測量更多點,請使用手機或PC端傳輸軟件。

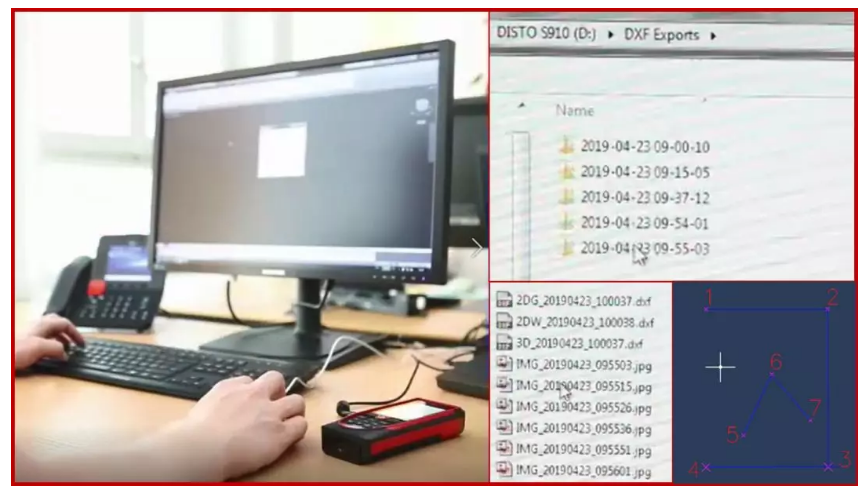

證物測量-數據導出
用micro USB線連接DISTO S910和PC。
打開S910存儲器,拷貝出項目文件夾。
注:每個項目都有平面、立面、三維3個CAD圖形文件及每個點的照片。

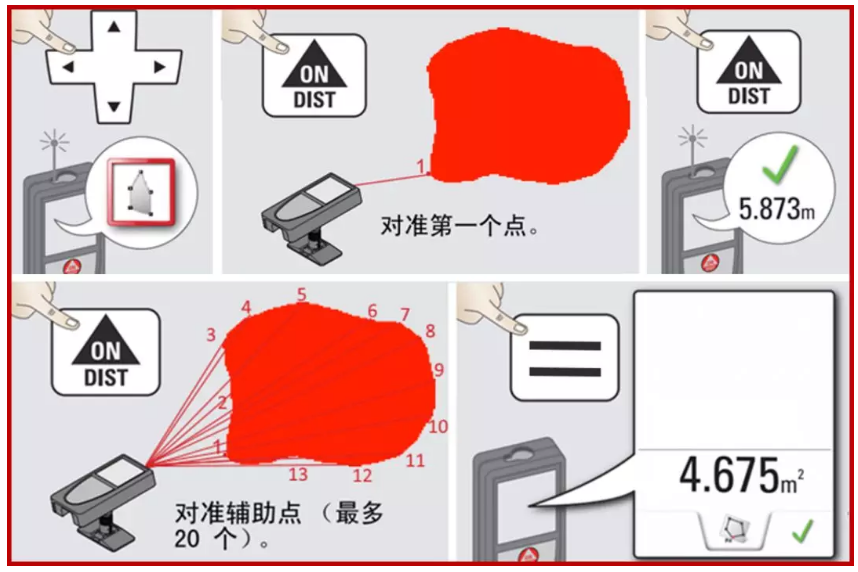

血泊面積測量
架設儀器后選擇“智能面積”功能。
按照順時針或逆時針的方向,依次測量血泊邊緣,可使用“數碼取景器”輔助照準。
血泊邊緣點測量結束后,點擊“=”按鍵,得到血泊面積。
注:每個血泊最多可測20個邊緣點。

6,應用價值分析
相比卷尺、皮尺等,可實現非接觸測量,保護案發現場。
采用三維測量的方式,相比卷尺、皮尺等,數據更加精準。
相比全站儀、掃描儀等,重量更輕,操作及數據處理難度大大簡化。
直接輸出CAD圖形文件,測量點自動拍照,簡化數據處理難度。
更多相關
徠卡超高精度全站儀在長距離跨海高程傳遞中的應用
跨海大橋越建越長,跨過大海,傳遞高程,建立與陸地統一的高程基準讓我們頭都大了!距離太遠,已經突破了規范要求和常規方法的極限。徠卡超高精度全站儀借助第三方半自動化軟件,專項設計觀測方案,0.5″超高...

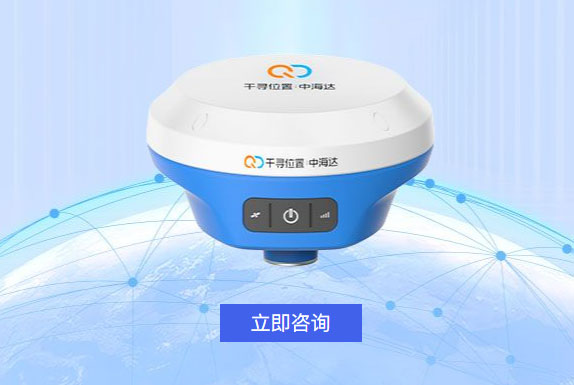

千尋與中海達聯名款RTK:高精度定位領域的革新之作
千尋位置與中海達聯名款RTK啟航TU7:高精度定位領域的革新之作在測繪、農業、工程等領域,高精度定位技術正逐漸成為不可或缺的工具。隨著北斗系統的全面部署和定位技術的不斷進步,市場對高精度定位設備的需求...
單北斗時代即將來臨!
從“單GPS”到“單北斗”,衛星導航行業有了新要求沙場上,三軍列陣接受著最高統帥檢閱,可以做到分毫不差;南海上,世代生活在這里的漁民無論到哪塊海域、哪個島礁都不擔心迷失方向;汶川地震時,突破死亡線趕到...
中海達TS5 PRO:高性價比RTK,助力精準測量
中海達TS5PRORTK:高性價比之選,助力精準測量 在工程測量領域,RTK設備的性能直接影響著測量效率和精度。中海達TS5PRORTK憑借出色的性能和...

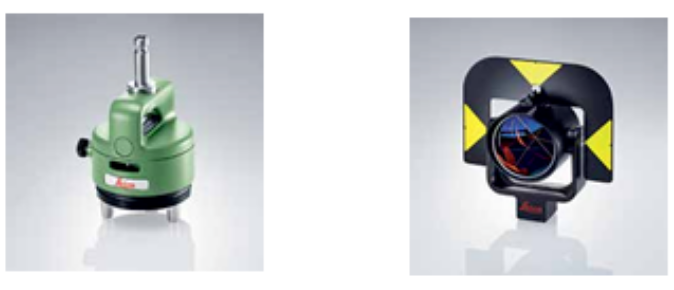

徠卡棱鏡和支架合理搭配,更易獲得高精度測量成果!
