電離層對RTK信號的影響及解決方案
電離層對RTK信號的影響及解決方案
近年來,許多從事基礎設施建設的測量人反映RTK信號不穩定、精度不高。在焦急的情況下,他們不禁質疑:“CORS服務水平為何逐年下降?”
我們理解大家的擔憂,但要找到問題的根源,我們需要先了解天空中的電離層。

請注意,電離層這個“大敵”仍在“積蓄力量”,但大家不必過于擔心,因為我們有有效的方法來應對這個問題,而且非常簡單實用!
電離層為什么會影響RTK的穩定性呢?

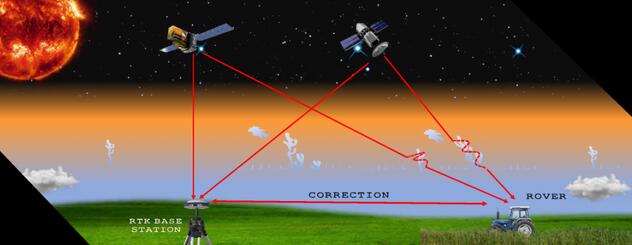

來自導航衛星的GNSS信號必須穿越包圍地球的電離層才能到達地面。電離層會改變信號的傳播速度和路徑,從而導致電離層誤差。
要獲得精準的定位數據,修正電離層誤差是必不可少的步驟。然而,電離層的活躍性大大增加了其不規律性,使得這一步驟的難度也隨之增加。在電離層活躍期,為什么RTK難以保持穩定?實際上,未經精確修正的誤差已經進入了差分?jǐn)?shù)據,導致RTK無法獲得穩定解。

電離層是地球大氣層的一部分,其中包含大量的自由電子和離子,對無線電信號有著顯著的影響,包括對全球定位系統(GPS)信號,也就是RTK(Real-Time Kinematic)信號。以下是電離層對RTK信號穩定性的主要影響及其解決方案:
1. **多路徑效應**:電離層中的自由電子會散射和延遲信號,導致多路徑傳播。這可能導致接收信號的不穩定,尤其是在高頻率段,如GPS L1頻段,影響定位精度。解決方案是使用多重路徑抑制技術,如載波相位差分法(CDP-DGPS),以減少多路徑影響。
2. **信號衰減**:電離層的變化會影響信號強度,特別是在太陽活動高峰期,電離層增厚可能導致信號穿透困難。解決方案是選擇在電離層較為穩定的時間段進行測量,或者采用頻率分層技術,利用不同頻率段的信號進行互補。
3. **信號延遲**:電離層的折射會延遲信號到達接收機的時間,導致偽距測量出現偏差。通過實時接收和解算衛星信號,RTK系統可以實時補償這部分延遲,但仍然需要關注電離層狀況。
4. **頻率漂移**:電離層的變化可能導致信號頻率漂移,影響頻率鎖定。現代RTK系統通常使用先進的頻率鎖定機制,如載波相位鎖定,來減少這種影響。
5. **定位精度下降**:在電離層擾動嚴重的天氣條件下,如雷暴、太陽耀斑等,定位精度可能會顯著降低。解決方案是利用其他衛星系統(如GLONASS、Galileo或BeiDou)的信號進行冗余,提高定位可靠性。

為了應對電離層對RTK信號的影響,RTK用戶通常需要實時監控電離層狀態,并根據實際情況調整測量策略。此外,使用高精度的接收機和先進的數據處理技術也是提高穩定性的重要手段。
