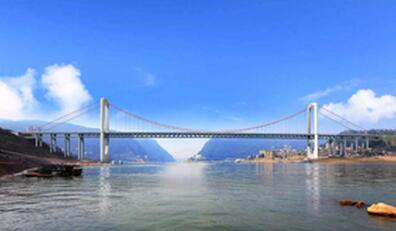

全站儀在橋梁軸線測量中的定位應用
近年來,全站儀測量得到了廣泛的應用。由于其精度高、運算速度快、計算簡單、通視不受地形限制,成為橋梁軸線測量的較好儀器。

一、橋梁中線測量
橋梁中線(橋梁軸線)及其長度是設計和測量墩臺位置的依據,所以測量橋梁中線的目的是控制中線的長度和方向,從而保證墩臺位置的正確。因此,保證橋梁軸線測量的必要精度是非常重要的。中線一般采用四個(中小橋梁可采用2個,涵洞可以用角點樁代替),并通過河兩岸牢固的埋樁固定。選擇位于較高河岸的一個樁作為經緯儀在整個施工期間檢查橋墩和橋臺位置的基礎。如果地勢比較低,整個施工期間無法用儀器從這個樁標上看到施工中的橋墩頂面,可以在這個樁標上豎起牢固的塔,將標點位置引向塔身。
二、直線橋墩定位
對于位于直線上的橋梁,橋墩和橋臺中心一般位于橋梁軸線上。根據橋梁軸線,可以得到樁與墩臺中心的距離。橋墩測設,根據條件,可用全站儀直接測量。
只要反射鏡能安裝在橋墩中心,全站儀和棱鏡能有能見度,用這種方法就快捷方便。但在布局時,根據當時測得的氣壓、溫度和布局距離,布局的顯示水平距離應通過氣象改正得到。根據屏幕上的不同,來回移動棱鏡,直到兩者一致,棱鏡就是要布局的墩。
當然,如果我們有了橋墩位置的坐標,用坐標法放樣橋墩的中心位置更準確,也更方便。精度一般為2mm。
三、橋梁墩臺竣工測量
整個墩臺完成后,為了查明墩臺各主要部分的平面位置和標高是否符合設計要求,需要進行竣工測量,如實測繪出墩臺已完成部分的實際位置和尺寸,為下一階段橋梁上部結構的定位和安裝提供可靠的原始資料。竣工測量的主要內容包括:確定各墩臺中心的實際坐標和間距,進行檢查水準測量,檢查墊石和墩帽的標高,測量墩臺各部分的尺寸。
當有橋梁三角網時,可以用三角測量法測出橋墩中心的坐標。由于這個原因,每個橋墩可以用它最近的兩個三角形點連接起來,形成至少兩個三角形。最小角度不得小于25度至30度,三角形內角用兩級全站儀觀測3-4次。三角形調整后,計算中心坐標。
全站儀測距應在天氣相對穩定、大氣透明度好、附近無干擾的條件下進行,往返觀測應分時段進行。在選擇觀察時間時,應注意不要讓鏡子朝向太陽的方向。
瞄準方向時,顯示度穩定變化后,測量3、4次,取平均值。我們可以用全站儀直接得到水平距離。如果往返觀測值之差在允許范圍內,則取往返觀測值的平均值作為該邊的距離觀測值。
南京環球測繪儀器有限公司 成立于1993,公司集測繪儀器銷售、維修、檢定、租賃、技術咨詢服務、軟件合作開發、系統解決方案于一體,是國內測繪界專業的測繪儀器公司。需要購買全站儀、GPS-RTK測量儀、水準儀、經緯儀等測繪儀器,或有測繪儀器相關問題可以聯系 南京環球測繪儀器有限公司。
地 址:南京市鼓樓區建寧路61號中央金地A幢401室
24小時服務熱線: 17351000785(姚經理)(微信同號)
更多相關
海拔5566米高原測繪紀實
于白雪皚皚的山頂眺望風中飛揚的五色經幡,于層巒疊嶂之間靜觀翻涌的云海……想象中的西藏,藍天白云、雪山草地、雄鷹駿馬,是何等的雄偉壯麗。然而,在海拔5566米處,感受到的卻是一個始料未及的西藏。隊員...
西雅圖三維經典建模案例展示 ——HxMap三維單體建模軟件構建
徠卡HxMap是一款針對三維單體建模的軟件,支持全自動化構建三維單體模型并進行紋理貼面;同時也支持利用影像和激光數據,通過人工采集建筑物輪廓線,半自動化方式構建三維單體模型。軟件不僅支持徠卡傳感器...
千尋馳觀道路智能巡檢系統
千尋馳觀道路智能巡檢系統:數字化賦能交通基礎設施智慧化管理一、系統概述千尋馳觀道路智能巡檢系統是由千尋位置網絡有限公司(以下簡稱“千尋位置”)推出的一款基于高精度定位、人工智能(AI)及云計算技術的道...
使用無人機精確測量土地面積
十八大以來,我國農村土地制度啟動了多項改革試點。其中,加快推進承包地確權頒證是農村改革的一項基礎性工作。 截至2016年底,我國各地農村承包地確權面積已近8.5億畝,約占全國二輪承包合同面積...
徠卡TZ全站儀在電力行業導線弧垂測量中的應用
項目背景: 廣西自治區某縣繞城公路工程建設,線路橋梁跨越高壓輸電線路,當地供電局需測算輸電導線與橋面的安全距離,需觀測在當前溫度下輸電導線弧垂,計算該導線的最大弧垂,評估橋面預留的安全距離是否滿...
青海省第二測繪院玉樹分院服務災后重建紀實
新年伊始,走在冬日的玉樹街頭,看著縱橫交錯的的大街小巷,看著一棟棟色彩艷麗、充滿民族特色的精致小樓,看著這個在大地震廢墟上重生的高原城市蒸蒸日上的新面貌,青海省第二測繪院玉樹分院同志們禁不住心潮澎...

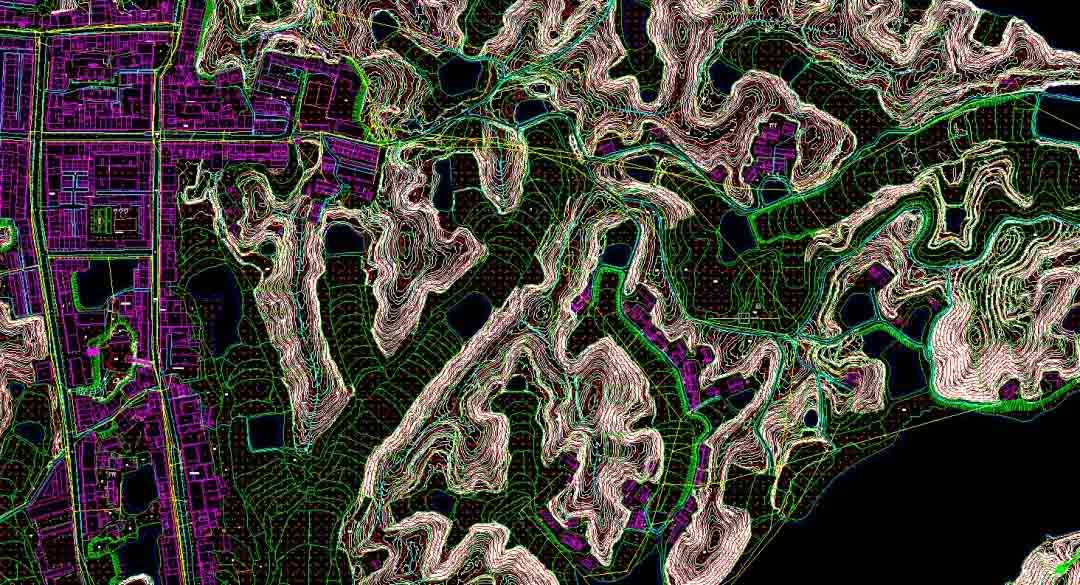

科力達三維激光測量系統應用實例
