西北戈壁,拼荊斬棘——徠卡GNSS助力超長引水隧洞順利貫通!
在祖國西北的大戈壁上,建設者們正在修建一條備受矚目的引水工程。
該工程橫跨高達數千米的山脈,為此工程師們需要穿山開挖出一條長42KM,埋深達到2000多米的引水隧洞,高山地質條件復雜,開挖極其困難,工程量巨大。
工程未動,測量先行!
控制測量重要性:
一般隧道施工時,測量稍有不慎就會導致線路偏移,造成額外的成本投入,更別說如此重量級的隧洞工程,一旦測量工作出現問題,造成的損失將無法估量。
在隧洞工程的諸多測量任務中,項目的首級控制網測量尤為關鍵,其控制精度直接影響著隧洞最終是否能夠順利貫通。
GNSS靜態測量擁有精度高,可以全天候作業,操作簡單等特點,是目前各種大型工程項目中首級控制網測量的首選。而對于GNSS靜態測量來說,首先要考慮的無疑是能夠提供高質量GNSS數據的接收機以及簡單易用,結果可靠的后處理軟件。

項目難點:
在環境惡劣的西北戈壁進行GNSS靜態測量作業,有以下難點:

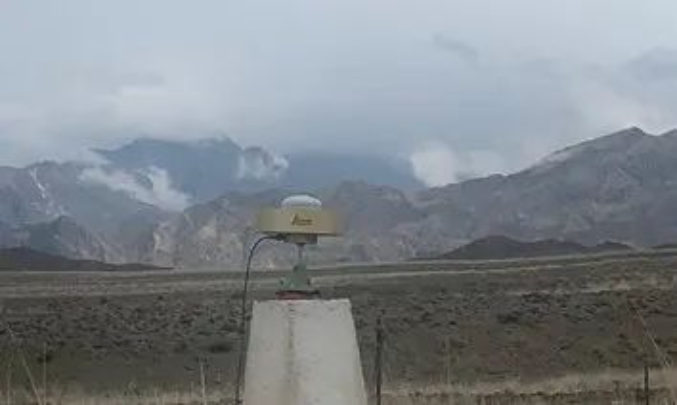

測區海拔落差較大,部分GNSS靜態點位只能依山布設,衛星信號遮擋嚴重,對GNSS天線的衛星信號跟蹤能力要求高;
本項目隧道全長42km,僅出入口可布設控制點,這就導致控制網的長邊超過42KM,而短邊不到3KM,長短邊問題嚴重;
測區位于無人區域,作業環境惡劣,高海拔極低溫,且單個測量時段較長,非常考驗設備在惡劣環境的可靠性以及持續作業能力。
技術方案:
珠聯璧合,相得益彰

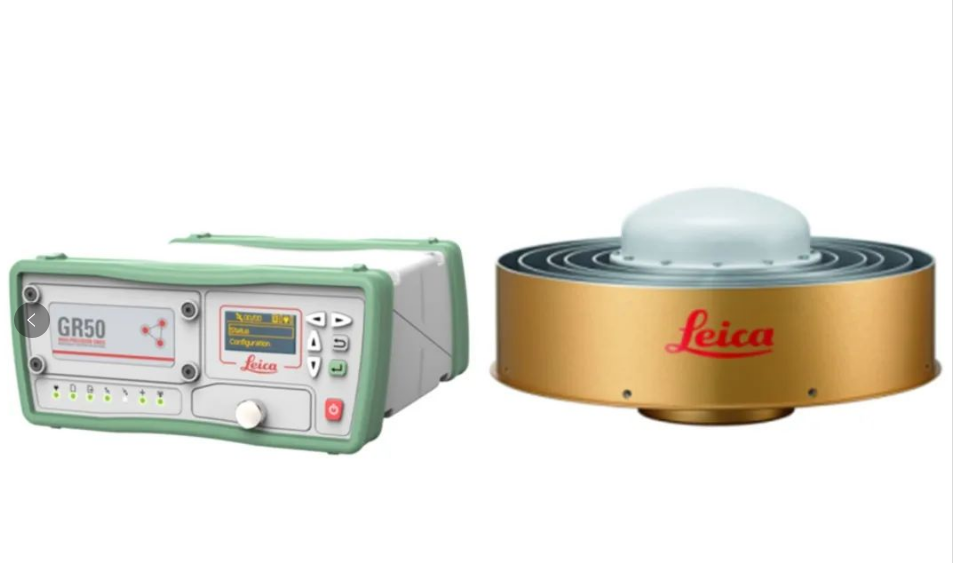

徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線

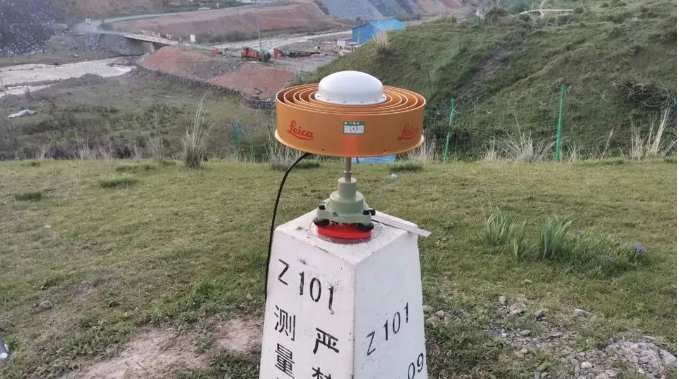

天線方面,徠卡AR20 GNSS天線采用了全新設計的3D扼流圈,增強了衛星跟蹤性能,具有出色的相位中心穩定性和無與倫比的抑制多路徑性能,在周圍遮擋嚴重的環境下徠卡AR20也能對衛星穩定跟蹤,獲取高質量衛星信號,保障數據可靠,避免返工重測。

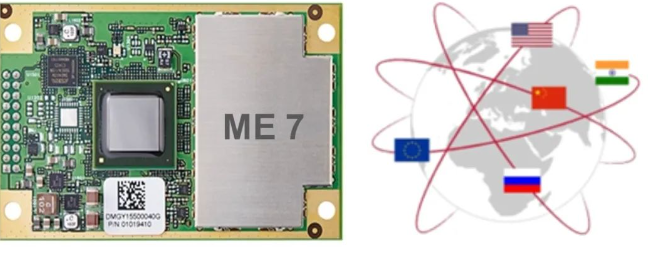

接收機方面,徠卡GR50 GNSS接收機配置全新一代測量主板,全面支持北斗衛星信號,搭載先進的信號跟蹤和干擾抑制測量引擎,有著優于0.5mm的GNSS載波相位測量噪聲,即使在困難環境條件下,依然可以提供穩定可靠的高質量GNSS 觀測數據。

此外,徠卡GR50 GNSS接收機,還采用瑞士軍工設計,防塵防水等級達到IP67,適應高海拔、極低溫作業環境;同時GR50內置可拆卸大容量電池,一塊電池可連續供電20個小時以上,滿足高等級控制網長時間靜態測量要求。

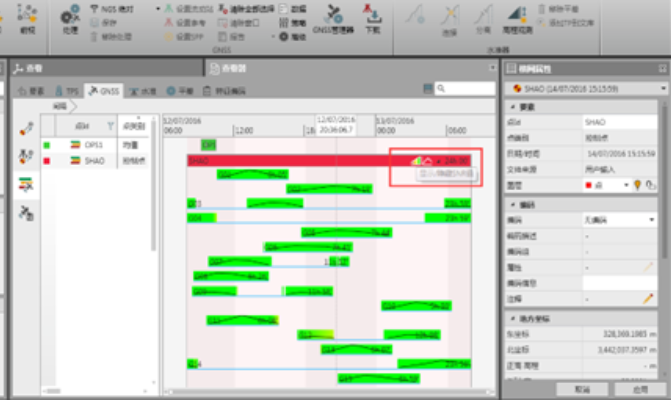

解算軟件方面,徠卡Infinity數據后處理軟件,界面清晰明了,功能簡單易用,不僅支持GPS/GLONASS/北斗/伽利略/QZSS五個星座的數據同時解算,還支持單北斗解算,強大的基線解算能力幫助用戶輕松搞定各種靜態數據解算。

徠卡GR50參考站接收機+徠卡AR20 3D扼流圈天線的靜態測量方案致力于高等級、高精度的控制網測量,在惡劣環境作業依舊保持高精度和高可靠性,性能出眾,無懼錘煉,為超長引水隧洞順利貫通保駕護航!
項目成果:
經過多次測試以及實際應用驗證,徠卡測量系統提供的徠卡GR50參考站接收機、徠卡AR20 3D扼流圈天線以及Infinity后處理軟件輕松解決以上難題,順利完成了該隧洞的首級控制網測量,助力隧洞貫通。
