哪款三維激光掃描儀能助您開拓更多應用領域
我們知道,三維激光掃描技術的優勢在于可對結構或現場快速進行1:1全細節的實景復制。三維激光掃描技術可應用在很多行業中,但不是每一款型號設備都可適用于多種行業。

徠卡P50三維激光掃描儀具有多種測程模式,形成“一機多用”的優勢。這意味著,作為掌握了3D掃描技術的專家,您可以借助它實現接觸全新的行業,助力您業務的拓展。
TruePoint Laser Scanning是美國俄亥俄州一家快速發展的工程公司,為美國的建筑、電力、工廠和歷史文化遺產等行業提供三維激光掃描服務,他們已經承接了不同行業數以百計的項目。下文是他們的項目案例,我們一起來看看他們?nèi)绾蝺H僅使用一款徠卡P50解決方案來完成不同領域的項目的。
一、徠卡 ScanStation P50優勢:兼顧廣泛通用、快速和遠程掃描
無論是需要獲取居民樓的三維空間數據以集成BIM應用,或者是需要對大型公共建筑、工業綜合體進行竣工呈現,或者是地鐵運營檢測,礦山數字化等,徠卡P50三維激光掃描儀都是我們完美的合作伙伴。
01多種模式
具有120米、270米、570米、>1000米四種測程模式。適用于地鐵運營檢測、建筑BIM、多測合一、建筑立面測量、工業設施數字化、古建文保等多種行業。
02長測程
570米、>1000米的長測程模式適合礦山、邊坡、水利、地形測繪等需要更遠測程采集數據的場景。
03高精度
8″測角精度,3mm@50m的空間點位精度,0.5mm@50m的噪聲精度,優異的精度指標,確保了掃描點云成果的精確性,可捕捉更多細節,輕松應對復雜的掃描場景和特定的項目需求(隧道、文保、鋼結構,工業石化等)。
04高效率
鏡頭垂直旋轉速度可達100Hz,掃描速度可每秒采集100萬點,外業掃描時間更短,節省成本。
05高品質
徠卡P50具有卓越的硬件品質,具有最高性能,并可放心進入任何環境,即使在最惡劣的環境條件下(-20℃或+50℃、潮濕、揚塵、震動)也能正常作業。這得益于徠卡百年精密儀器制造品牌。
06現場檢查數據
徠卡P50掃描的數據可以在徠卡Field 360 App中現場呈現、現場拼接、現場檢查點云和圖像數據,保證一次采集完整準確,避免返工。
二、在建筑施工中的應用:助力建筑施工商與多專業協調

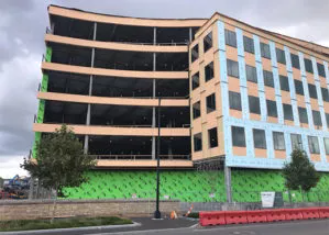

在俄亥俄州的一個在建的建筑項目中,TruePoint公司被供應商要求獲取一個新建的六層建筑的外立面,該建筑的占地面積約為15,000平方英尺。
由于項目團隊作業時,工作現場會有其他不同專業的建筑商工人一起工作,所以為了避免互相干擾,項目團隊決定使用徠卡 P50在遠處對大樓進行三維激光掃描,采用0.8mm@10m的高密度模式完全可以在遠處獲取數據。
外業項目僅耗費一天時間,更重要的是,對建筑商的干擾減到了最小。
TruePoint的建模團隊利用獲取的67個測站位置的激光掃描數據,創建了一套全面的建筑二維圖紙,客戶可以使用這些基于真實現狀的二維圖紙來制作下面施工中所需的全部組件。
此外,客戶收到了所有專業領域所需的清晰、精確的數字化的三維數據,可以很容易地共享給涉及的結構、給排水、暖通等不同專業供應商。
通過三維掃描,確保了現場建筑在施工的每一個階段都與圖紙保持一致,使圖紙可重復參考,節省了時間,避免了多余材料的浪費。
三、在電力和工廠中的應用:掃描運行的天然氣設施,非接觸,無干擾破壞

德克薩斯州的一家從事頁巖氣水力壓裂的客戶,為了業務發展,要求TruePoint公司協助實施擴建計劃。
客戶想要增加新的高壓泵設備和管道到現有的筒倉中,但又沒有準確的場地2D圖紙或三維模型。因此,客戶需要一個準確的三維模型,需要精確捕捉管道、高壓泵機械設備和結構鋼的數據,以創建LOD 300 CAD模型。
由于設施正在活躍工作,TruePoint團隊決定使用徠卡P50對運行中的筒倉進行激光掃描,可以讓停機時間最小,對現場環境的破壞也最低。
經過有效地數據獲取,我們迅速將其轉化為有用的、準確的2D圖紙以及三維模型。客戶對作業過程非接觸、無干擾破壞感到滿意。

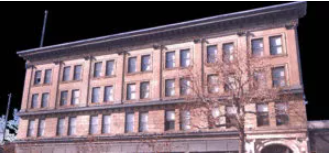

四、在歷史文化遺產保護中的應用:快速復原已建成的歷史建筑
科羅拉多州的一個建筑客戶正在將一個有年頭的、廢棄的酒店進行改造,以進行保護規劃。
TruePoint的掃描技術人員被要求為該建筑的內部和外部創建當前的、準確的建成模型。
徠卡P50是專業級的三維激光掃描儀,通過它我們采集了精確到毫米級別的點云數據。

采用原來技術手段可能需要幾個月時間的項目,這個過程被縮短到幾天,同時產生了更全面和準確的數據。
客戶利用徠卡P50三維激光掃描儀采集到了精確信息,完成了重要的歷史細節的保存,并對這些外形和細節進行建模。
